Солнечная панель Собираем солнечную панель своими руками

Солнечная энергия

Солнце - огромный источник энергии, почему мы игнорируем его дары? Согласен, дорогое оборудование, некоторые неудобства при использовании гибридной системы энергоснабжения, весомые аргументы, но я все же попробую :)

И так, задача, ознакомиться с солнечной энергией, себестоимость, сложность, практичность.... при положительном результате планирую частями переводить энергоснабжение дома на альтернативные источники.

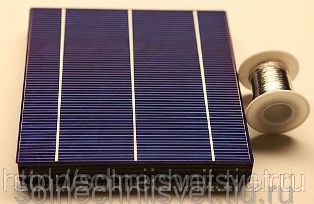

В данном разделе мы опустим обсуждение проектировки параметров необходимой батареи. Для себя яостановился на это варианте:набор поликристаллических солнечных элементов для самостоятельной сборки солнечной батареи 147 W. В комплекте всего 38 солнечных пластин (фабрика Solartech Еnergy Corp). 36 штук для сборки + 2 запасные, флюс-гель, крайне необходимый для пайки и нужное количество проводников для соединения элементов (36 метров облуженой медной шины сечением 1,8х0,16 мм и 110 см шины шириной 5 мм) и флюс-гель для качественной пайки. Проводники на лицевую сторону не напаяны, но это очень просто сделать. Сейчас на рынке много предложений, я выбрал этого поставщика Солнечный свет

Перед пайкой проводников лучше перестраховаться и протестировать панели, отбраковываем с низким напряжением, менее 0,45В. У меня таких не было, поэтому есть в запасе 2 панели на случай если какая то отколится.

Напаиваем проводники.

В моем наборе они уже были порезаны на нужную длину. Наливаем не большое количество флюса в крышечку от бутылки, и ушной палочкой обрабатываем дорожки на пластинах, можно сделать одну или несколько панелей. За тем прислоняем проводник к пластине и ведем паяльником от одного края к другому. Паяльник должен быть не мощным 30-40Вт. Я паял на фанерной дощечке, очень удобно.

Далее определяемся с геометрией будущей панели. У нас всего 36 пластин. Я выбрал 4 ряда по 9 пластин, зазоры между пластинами 4мм. Получился габаритный размер спаяных пластин 636х1436мм. Далее прибавляем зазоры по краям, не забывая про места для шины и нахлеста стекла на рамку. Я выбрал в качестве рамки оконный профиль шириной 40мм. и габаритный размер солнечной панели получился 726х1540мм.

Соединяем пластины

Удобно в качестве подложки использовать полосу ламината, она полуается как раз в ширину стекла.

Начинаем с крайней пластины. Соединяем три тонких шлейфа в один более широкий, это будет + или - в зависимости от выбранной плоскости, далее соединяем верх с низом и так далее, змейкой.

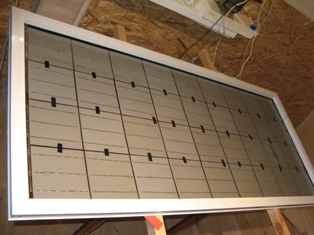

Я сначала собрал 4 полосы, потом соединил их вместе, получилась единая панель, теперь можно готовить стекло к заливке герметиком.

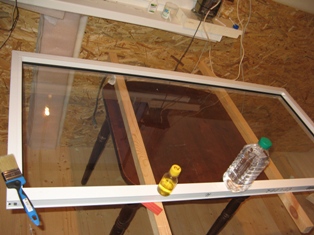

Обезжириваем стекло, наносим на него компаунд, за тем аккуратно с дощечки стягиваем на него панели. Многие используют другой способ, паролон в пленке, но мне так понравилось. Аккуратно прижимаем пальцами все панели поочередно, сильно не давить а то треснут. Снизу видна пузырьки воздуха, и легко их выгнать...

За тем выливаем остатки компаунда сверху панелей, разравниваем кистью и получаем довольно герметичную конструкцию.

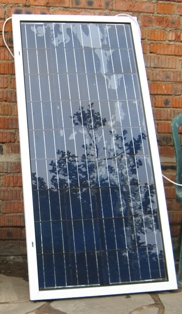

Вы видите готовую панель. Как всегда первый раз вылезают косяки.... мои недочеты:

1. Плохо перемешал компаунд, итог- часть герметика стала сразу схватываться а местами он так и не застыл...

2. Рано поставил панель, через 12 часов и из за неравномерности застывания компаунда между панелями и стеклом засосало воздух.

Сегодня пасмурная погода, не буду писать характеристики панели, пока подключил акумулятор, заряжается не большим током. автомобильная лампа 5 Вт горит в полный накал. Ждем солнце.

И так: в пасмурную погоду идет заряд током 0,5А.

А в солнечный день, при подключении нагрузки 50Вт имеем зарядный ток 7А. Супер!

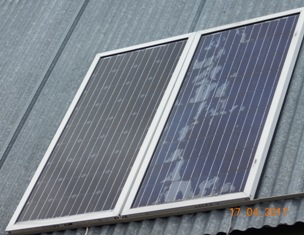

Еще осенью собрал вторую панель, но уже из моно панелей. Даже визуально видно, что я сделал работу над ошибками :)

Не рекомендуют соединять вместе панели с различными характеристиками, но у меня пока так, временная схема. В дальнейшем буду расширять систему и разводить по разным контроллерам.

NikolaMaster
